流程服务操作手册

表单以及数据库字段说明

发文 数据库 以及 JavaBean 说明

序号	数据库			JaveBean
	数据库字段	字段类型	默认值	JaveBean 字段	JavaBean 类型	描述
1	ID	varchar(100)		id	String	id
2	FWZ	varchar(50)		fwz	String	发文字
3	FWN	varchar(10)		fwn	String	发文年
4	FWH	varchar(20)		fwh	String	发文号
5	LSHID	varchar(100)		lshid	String	流水号id
6	HJID	varchar(20)		hjid	String	缓急id
7	HJNAME	varchar(50)		hjname	String	缓急
8	MJID	varchar(20)		mjid	String	米级id
9	MJNAME	varchar(50)	公开	mjname	String	米级
10	FS	INT4		fs	int	份数
11	NGBM	varchar(100)		ngbm	String	拟稿部门
12	NGR	varchar(100)		ngr	String	拟稿人
13	DH	varchar(100)		dh	String	电话
14	NGRQ	DATE		ngrq	Date	拟稿日期
15	TITLE	varchar(500)		title	String	标题
16	ZW	varchar(100)		zw	String	正文
17	ZWPDF	varchar(100)		zwpdf	String	正文PDF
18	ZWOFD	varchar(100)		zwofd	String	正文OFD
19	YWLX	varchar(50)		ywlx	String	业务类型
20	YWNAME	varchar(100)		ywname	String	业务名称
21	PDID	varchar(100)		pdid	String	流程模板ID
22	PIID	varchar(100)		piid	String	流程实例ID
23	STATUS	varchar(20)	10	status	String	审批状态
24	GDZT	varchar(20)	wgd	gdzt	String	归档状态
25	DYZT	varchar(20)	wdy	dyzt	String	打印状态
26	FFZT	varchar(20)	0	ffzt	String	分发状态 0未分发 1 已分发 2不分发
27	SEALLSTATUS	varchar(10)	0	seallstatus	String	盖章状态
28	CREATETIME	TIMESTAMP		createTime	Date	创建时间
29	CREATEUSERID	varchar(100)		createUserId	String	创建人id
30	CREATEUSERNAME	varchar(100)		createUserName	String	创建人
31	CREATEDEPTID	varchar(100)		createDeptId	String	创建部门id
32	CREATEDEPTNAME	varchar(100)		createDeptName	String	创建部门
33	WDFLID	varchar(100)		wdflid	String	文档分类ID
34	WDFL	varchar(100)		wdfl	String	文档分类
35	GDR	varchar(100)		gdr	String	归档人
36	GDRID	varchar(100)		gdrid	String	归档人ID
37	GDRQ	DATE		gdrq	Date	归档日期
38	UNITID	varchar(100)		unitId	String	单位id
39	UNITNAME	varchar(200)		unitName	String	单位name
40	UNITPATH	varchar(512)		unitPath	String	单位层级
41	BMQX	varchar(100)		bmqx	String	保米期限
42	FJFS	INT4		fjfs	int	附件份数
43	SGRQ	DATE		sgrq	Date	收稿日期
44	FFRQ	DATE		ffrq	Date	封发日期
45	DZR	varchar(100)		dzr	String	打字人
46	JDR	varchar(100)		jdr	String	校对人
47	DLSLX	varchar(255)		dlslx	String	大流水类型
48	HYQS	INT4		hyqs	int	会议纪要 期数
49	HYFS	INT4		hyfs	int	会议纪要 份数
50	QFRID	varchar(100)		qfrid	String	签发人ID
51	QFR	varchar(100)		qfr	String	签发人
52	QFRQ	DATE		qfrq	Date	签发日期
53	NEXTUSERIDS	varchar(1000)		nextUserIds	String	接收人ID
54	NEXTUSERNAMES	varchar(1000)		nextUserNames	String	接收人
55	NEXTNODEID	varchar(100)		nextNodeId	String	后续节点
56	CSSH	TEXT		cssh	String	处室审核
57	BMSH	TEXT		bmsh	String	部门审核
58	HQ	TEXT		hq	String	会签
59	QF	TEXT		qf	String	签发
60	HG	TEXT		hg	String	核稿
61	JD	TEXT		jd	String	校对
62	ZSID	TEXT		zsid	String	主送ID
63	ZS	TEXT		zs	String	主送
64	CSID	TEXT		csid	String	抄送ID
65	CS	TEXT		cs	String	抄送
66	ZY	TEXT		zy	String	摘要
67	GDBZ	TEXT		gdbz	String	归档备注
68	FJ	TEXT		fj	String	附件
69	YBUSERID	TEXT		ybuserid	String	已办人员ID
70	FFSWID	varchar(100)		ffswid	String	分发收文ID
71	YZFS	INT4		yzfs	int	印制份数
72	FJINFO	varchar(8000)		fjinfo	String	附件信息
73	SFGZZD	varchar(100)		sfgzzd	String	是否规章制度ID
74	SFGZZDNAME	varchar(100)		sfgzzdname	String	是否规章制度
75	FGSH	varchar(2000)		fgsh	String	法规审核
76	YZ	varchar(1000)		yz	String	印制
77	BZ	varchar(2000)		bz	String	备注
78	BQCONTENT	varchar(255)		bqcontent	String	便签信息
79	WJGLYCLID	varchar(255)		wjglyclid	String	文件管理人员id
80	FFSWPIID	varchar(100)		ffswpiid	String	分发收文PIID
81	BIAOTOU	varchar(100)		biaotou	String	表头
82	CYZT	varchar(100)		cyzt	String	传阅状态
83	CYJL	varchar(8000)		cyjl	String	传阅人员记录
84	NGBMID	varchar(255)		ngbmId	String	拟稿部门Id
85	LD	varchar(100)		ld	String	退回领导
86	EXT1	varchar(255)
87	EXT2	varchar(255)
88	OAUNITID	varchar(100)		oaUnitId	String	单位Id
89	OAUNITPATH	varchar(100)		oaUnitPath	String	单位PATH
90	BASEURL	varchar(200)				表单路径
91	LOOKINDEX	varchar(5)		lookIndex	String	查看状态
92	FORMVERSION	INT1				表单版本号
93	FORMTYPE	varchar(100)	0			表单类型 0仿真 1传统

收文 数据库 以及 JavaBean 说明

序号	数据库			JaveBean
	数据库字段	字段类型	默认值	JaveBean 字段	JavaBean 类型	描述
1	ID	varchar(255)		id	String	id
2	TITLE	varchar(500)		title	String	标题
3	LWDW	varchar(500)		lwdw	String	来文单位
4	LWZ	varchar(100)		lwz	String	来文字
5	LWN	varchar(100)		lwn	String	来文年
6	LWH	varchar(100)		lwh	String	来文号
7	LWBH	varchar(200)		lwbh	String	来文编号
8	SWZ	varchar(100)		swz	String	收文字
9	SWN	varchar(100)		swn	String	收文年
10	SWH	varchar(100)		swh	String	收文号
11	SWBH	varchar(200)		swbh	String	收文编号
12	SWRQ	DATE		swrq	Date	收文日期
13	MJID	varchar(20)	10	mjid	String	米级ID
14	MJNAME	varchar(100)	公开	mjname	String	米级
15	BMQX	varchar(100)		bmqx	String	保米期限
16	CWRQ	DATE		cwrq	Date	成文日期
17	QSR	varchar(100)		qsr	String	签收人
18	STATUS	varchar(20)	10	status	String	状态
19	PIID	varchar(100)		piid	String	流程实例ID
20	PDID	varchar(100)		pdid	String	流程模板ID
21	CREATETIME	DATE		createTime	Date	创建时间
22	CREATEUSERNAME	varchar(100)		createUserName	String	创建人姓名
23	CREATEUSERID	varchar(100)		createUserId	String	创建人id
24	CREATEDEPTID	varchar(100)		createDeptId	String	创建人部门id
25	CREATEDEPTNAME	varchar(100)		createDeptName	String	创建人部门名称
26	YWLX	varchar(20)		ywlx	String	业务类型
27	YWNAME	varchar(100)		ywname	String	业务名称
28	ZW	varchar(255)		zw	String	正文
29	FJ	TEXT		fj	String	附件
30	SOURCETYPE	varchar(100)		sourcetype	String	收文分发来源 fw 发文 swmb 收文
31	SOURCEID	varchar(100)		sourceid	String	来源公文id
32	FFZT	varchar(100)	0	ffzt	String	分发状态
33	YFFR	varchar(100)		yffr	String	原分发人
34	ISTUI	varchar(100)	0	istui	String	是否退回（0 否，1是）
35	LCWJJ	varchar(100)	0	lcwjj	String	留存文件夹（0 否，1是）
36	UNITID	varchar(100)		unitId	String	单位ID
37	UNITNAME	varchar(200)		unitName	String	单位名称
38	UNITPATH	varchar(600)		unitPath	String	单位层级
39	LDYJ	TEXT		ldyj	String	领导意见
40	FPYJ	TEXT		fpyj	String	分批意见
41	CYYJ	TEXT		cyyj	String	传阅意见
42	YJ	TEXT		yj	String	意见
43	YBUSERID	TEXT		ybuserid	String	已办人员ID
44	BQCONTENT	varchar(255)		bqcontent	String	便签信息
45	LSHID	varchar(255)		lshid	String	流水号id
46	NBBH	varchar(255)		nbbh	String	内部编号
47	WBBH	varchar(255)		wbbh	String	外部编号
48	JSRQ	DATE		jsrq	Date	接收日期
49	QSSJ	DATE		qssj	Date	签收时间
50	YS	INT4		ys	int	页数
51	WCSX	DATE		wcsx	Date	完成时限
52	FS	INT4		fs	int	份数
53	BGSNBYJ	TEXT		bgsnbyj	String	办公室拟办意见
54	GSLDQP	TEXT		gsldqp	String	公司领导签批
55	WJYB	varchar(255)		wjyb	String	文件阅办
56	CY	TEXT		cy	String	传阅
57	FWID	varchar(255)		fwid	String	发文id
58	FWBH	varchar(255)		fwbh	String	发文编号
59	HJID	varchar(100)		hjid	String	缓急ID
60	HJNAME	varchar(100)		hjname	String	缓急
61	SWPIID	varchar(255)		swpiid	String	收文实例id
62	SWNODEID	varchar(255)		swnodeid	String	收文nodeid
63	DYZT	varchar(255)		dyzt	String	打印状态
64	CYJL	TEXT		cyjl	String	传阅人员记录
65	FWDH	varchar(255)		fwdh	String	发文电号
66	EXCHANGETRACEID	varchar(100)		exchangeTraceid	String	消息追溯id
67	CYZT	varchar(100)		cyzt	String	传阅状态
68	LD	varchar(100)		ld	String	记录退回领导名称
69	EXCHANGETYPE	varchar(100)		exchangeType	String	公文交换来源类型
70	EXT1	varchar(255)
71	EXT2	varchar(255)
72	ZWPDF	varchar(100)		zwpdf	String	正文PDF
73	OAUNITID	varchar(100)		oaUnitId	String	单位Id
74	OAUNITPATH	varchar(100)		oaUnitPath	String	单位PATH
75	SWLX	varchar(100)		swlx	String	收文类型
76	CBDW	varchar(1000)		cbdw	String	承办单位名称
77	CBDWIDS	varchar(1000)		cbdwIds	String	承办单位
78	WCSJ	DATE		wcsj	Date	完成时限
79	CBRNAME	varchar(1000)		cbrName	String	承办人名称
80	CBRIDS	varchar(1000)		cbrIds	String	承办人
81	BASEURL	varchar(200)				表单路径
82	SWLXNAME	varchar(100)		swlxName	String	收文类型名称
83	LOOKINDEX	varchar(5)		lookIndex	String	查看状态
84	FORMVERSION	INT1				表单版本号
85	FORMTYPE	varchar(100)				表单类型 0仿真 1传统

流程节点代码

说明：节点代码是在节点上对业务的具体描述和扩展
例如：{"rwlx":"msg"}

• rwlx: 代表任务类型
• msg: 代表当前节点的任务是给秘书岗

节点代码分解说明
简述：节点代码格式为JSON格式，例：{"key":"value","key1":"value1"...}
编号	节点代码Key值	节点代码Key值介绍	节点代码Value值	备注	示意
1	jdlx	节点类型	firstnode	代表当前节点是整个流程的首节点	{"jdlx":"firstnode"}
2	rwlx	任务类型	ptyg => 普通员工(给到指定用户) wjglycl => 文件管理员(给到文件管理员岗) hwg => 核文岗 fpg => 分批岗 swg => 收文岗 sbg => 收报岗 hgg => 核稿岗 yzg => 印制岗 nbg => 拟办岗 msg => 秘书岗 bmyg => 保米员岗 pbg => 排版岗 ysg => 印刷岗 dbg => 电报岗	用来判断当前节点任务类型，是普通用户还是岗位用户	{"rwlx":"ptyg"} => 普通员工 {"rwlx":"hwg"} => 核文岗 {"rwlx":"fpg"} => 分批岗 {"rwlx":"swg"} => 收文岗 {"rwlx":"sbg"} => 收报岗 {"rwlx":"hgg"} => 核稿岗 {"rwlx":"yzg"} => 印制岗 {"rwlx":"nbg"} => 拟办岗 {"rwlx":"msg"} => 秘书岗 {"rwlx":"bmyg"} => 保米员岗 {"rwlx":"pbg"} => 排版岗 {"rwlx":"ysg"} => 印刷岗 {"rwlx":"dbg"} => 电报岗
3	rylx		cssh qtyh bmwjglyg nbg	已经弃用	{"rylx":"cssh"}
4	ryfw		all dept	已经弃用	{"ryfw":"all"}
5	jlyj	记录意见	jd@single => 将签署的意见保存到jd字段中 cssh@multi => 将签署的意见保存到处室审核字段中	jd@single 分解： 以@符号进行分割 ①左边的是签署意见要签到那个字段上（可以自定义，通过公文域字段设置） ②右边的 ‘single' 代表当前节点只展示最新的意见	{"jlyj":"jd@single"} 当前节点签署意见，签到jd字段上，当前校对字段只显示最新的意见 {"jlyj":"cssh@multi"} 当前节点签署意见，签到cssh字段上，当前cssh字段显示所有的意见
6	qfinfoc		TRUE	已经弃用	{"qfinfoc":"true"} 如果节点添加这个配置，当前节点最新签署的意见会保存到签发人字段上
7	yjlx		qt	已经弃用	{"qfinfoc":"true"}
8	qfr			已经弃用
9	hq	记录提交给会签的用户	hq => 说明当前解析	定制： 根据这个{"hq":"hq"}判断上一个会签节点是否已经会签结束，用于添加传阅记录使用（这个需要配置节点key使用）	{"hq":"hq"} 如果节点添加这个配置，当前说明当前的节点是会签节点，用于定制功能中的添加传阅意见使用
10	fjfbh	是否取消分解符保护	1	如果值为1的话，则说明当前节点取消分解符保护	{"fjfbh":"1"} 如果节点添加这个配置，当流程提交到当前节点，则取消分解符保护 如果不配置，则不取消分解符保护

流程节点Key

节点代码分解说明
简述：节点代码格式为JSON格式，例：{"key":"value","key1":"value1"...}
编号	节点key	类型	节点代码Key介绍	节点代码Key中value介绍	备注
1	firstNode	字符串	暂无	暂无	标识当前节点是首节点，需要配合节点代码 “jdlx”使用
2	{"lx":"ry","zd":"wjglyclid"}	JSON	lx => 类型	ry => 人员	当前json代表，提交到当前节点人员定制
			zd => 字段	表单上的字段	这个字段是表单上的字段，可以是自定义
3	{"lx":"bm","zd":"wjglyclid"}	JSON	lx => 类型	bm => 部门	当前json代表，提交到当前节点人员定制
			zd => 字段	表单上的字段	这个字段是表单上的字段，可以是自定义
4	fixNode	字符串	暂无	暂无	配合秘书岗使用，用于提交或者加签的时候只提交给秘书岗，给到秘书
5	wjcyNode	字符串	暂无	暂无	已经弃用

外部注入接口

节点代码分解说明
1.简介：通过当前外部注入的接口获取人员信息
2.接口配置：接口是通过工作流的配置文件配置的数据
编号	接口名称	接口链接	备注
1	部门领导	http://xxx.xx.xx.xx:xx/asp/newflow/getSupervisedUser/oa_dept_leader	获取部门领导
2	oa选人2	http://xxx.xx.xx.xx:xx/workflow/test/oa2	测试接口
3	oa选人3	http://xxx.xx.xx.xx:xx/workflow/test/oa3	测试接口

流程按钮配置 （按照按钮位置分类）

流程按钮配置
编号	按钮名称	按钮Code	按钮位置
1	保存	form_doSave	表单
2	终止流程	form_stopProcess	表单
3	签署意见	form_addYj	表单
4	浏览器打印	form_html_print	表单
5	流水号	form_selectLsh	表单
6	打印版式	form_printFormatFile	表单
7	传阅	form_doCy	表单
8	打印正文	form_printZw	表单
9	打印稿纸	form_printgz	表单
10	加签	form_endorse	表单
11	附件下载	form_fjdownload	表单
12	下载正文	zw_link_doc	正文
13	查看版式文件	zw_previewFormatFile	正文
14	查看正文历史版本	zw_openHis	正文
15	保存	zw_saveToRemote	正文
16	转版	zw_pdfConvert	正文
17	盖章	zw_setSealFormatFile	正文
18	接收修订	zw_acceptAllRevisions	正文
19	条形码	zw_tiaoxingma	正文
20	打印正文	zw_printPreviewZw	正文
21	隐藏痕迹	zw_showRevisionend	正文
22	显示痕迹	zw_showRevision	正文
23	保存关闭	zw_saveAndClose	正文
24	下载版式文件	zw_format_file	正文
25	下载正文	zw_down_zwpdf	正文
26	保存	ffdw_saveForm	分发单位
27	新增外部单位	ffdw_addwbffk	分发单位
28	保存	dmsp_saveForm	定米审批

流程服务登录

登录地址: 10.0.33.210:11003
账号：aspdevy
密码：Jtoa0630@

在 360企业浏览器 输入地址，跳转到登录界面，输入 账号 、 密码 ，点击 登录按钮 即可

新建流程分类

进入首界面后，点击 流程服务测试应用 ，选择 流程模型 ，点击右边部分，左边的树 流程模型 右边的 三个点 ，点击 新建分类

输入 分类标识 、 分类名称 、 排序号 点击 保存 按钮即可

创建流程并配置

点击刚才新创建的分类 xxx发文 分类，点击右边的 新增 按钮

输入 流程定义KEY ，输入 流程名称 ，点击 保存 按钮

流程属性配置

点击 流程属性配置 ，点击 表单设置 页签， 点击 创建表单 ，输入 表单名称 、 表单URL ，输入 表单字段(JavaBean 字段) ， 点击 确定 按钮即可。

点击参考发文JavaBean字段

点击 开始图标 ，选择 用户任务 ， 输入 节点名称

流程首节点配置

如果当前节点是首节点(第一个节点)，则需要配置 节点key 以及 节点代码
双击首节点配置 节点key 以及 节点代码 , 配置完成后点击 保存 按钮

1. 节点Key: firstNode
2. 节点代码: {"jdlx":"firstnode","ywlx": "ptyg"}
   • jdlx: 节点类型
     • firstNode 代表首节点
   • ywlx: 业务类型
     • ptyg 普通员工

点击参考节点key以及节点代码配置

点击 参与者 页签，点击 添加条件 ，第一个节点选择 流程发起人

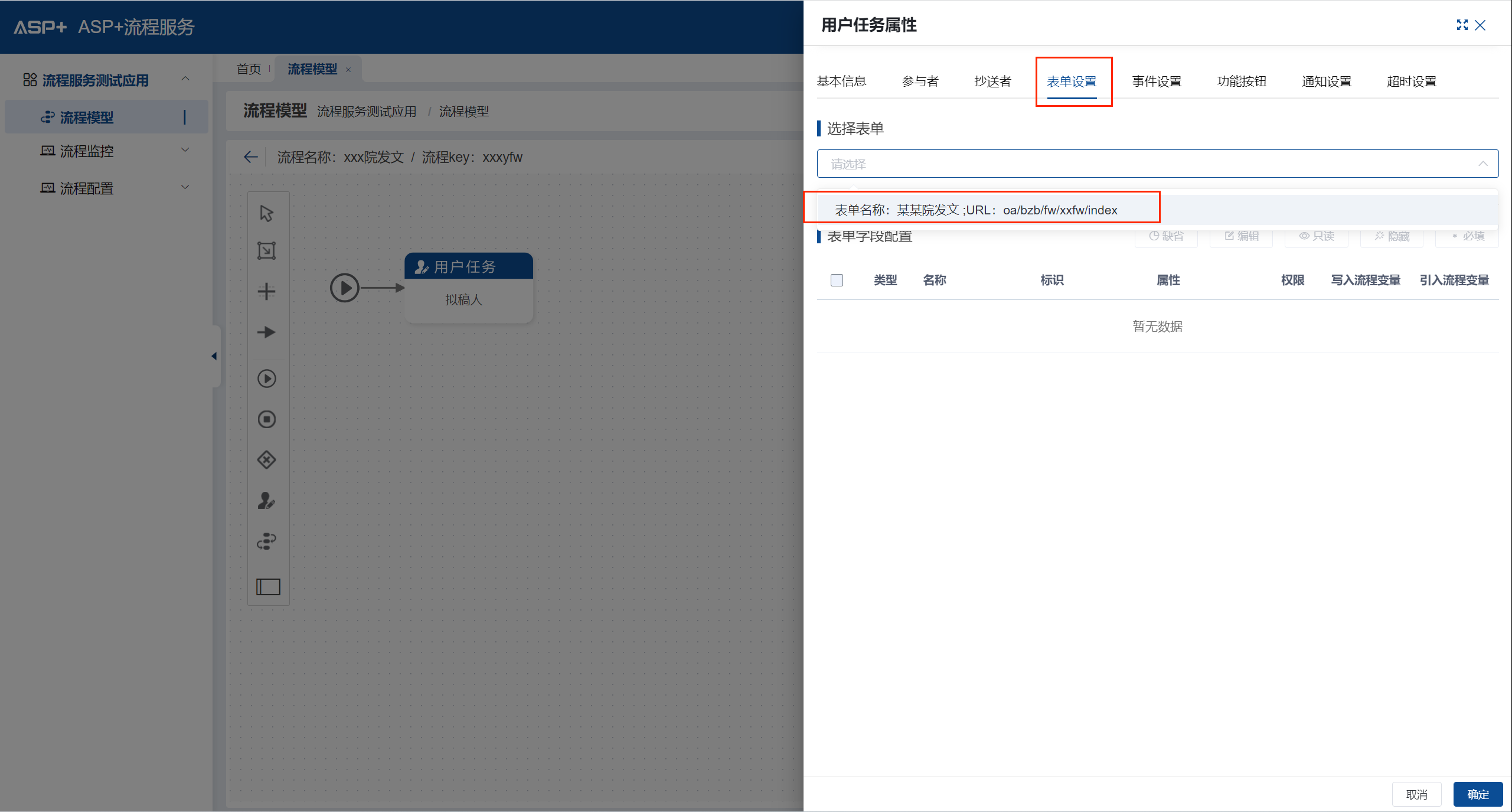

点击 表单设置 、 选择表单 ，设置表单的 必填 、 显隐 等

会签节点配置

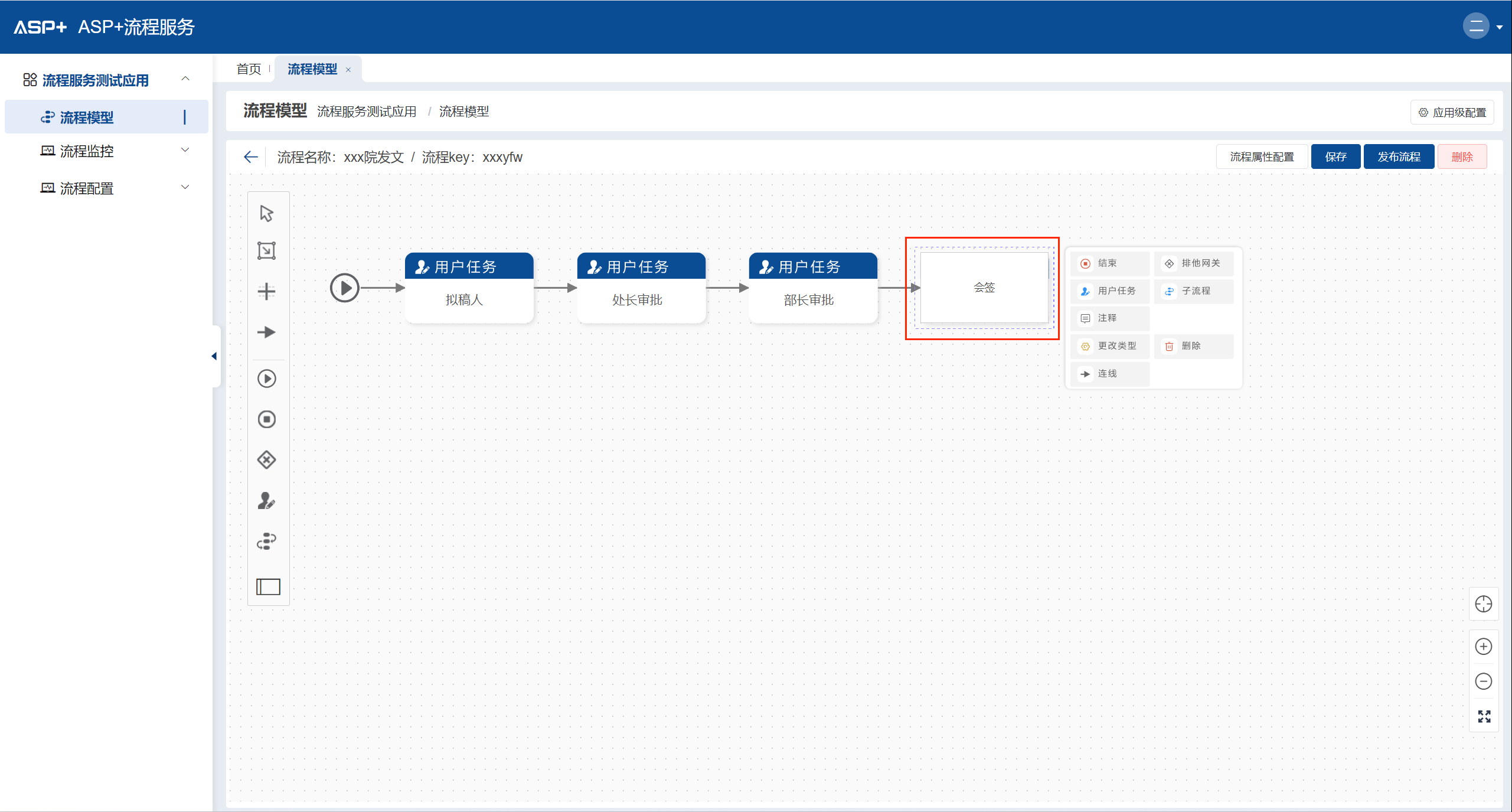

依次创建节点，如果某一个节点需要多个用户办理，则需要将当前的节点设置 会签

双击 会签节点 ，配置 节点代码 ，设置 需要会签 、 循环类型 、 允许加/减签 、 全部处理 等

1. 节点代码: {"rwlx":"ptyg","jlyj":"hq@multi"}

• rwlx: 任务类型
  • ptyg: 普通员工
• jlyj: 记录意见
  • hq@multi: 以 @ 符号进行分割
  • @符号左边 的是，当前用户签署的意见保存到哪个 JavaBean 字段上
  • @符号右边 的是，当前节点能否多人签署意见
    • multi 代表当前表单显示所有意见
    • single 代表当前表单只显示最新意见

2. 需要会签： 设置 是，代表当前节点就是会签节点，可以多人办理
3. 循环类型：一般使用 并行
   • 并行：当前任务可以多个用户一起办理
   • 串行：当前任务只能一个用户提交以后另一个用户才可以办理
4. 允许加/减签：
   • 加签 如果选中，则在表单中可以显示此按钮
   • 减签 如果选择，则在表单中可以显示此按钮
5. 全部处理；
   • 是 所有需要办理的用户必须都要办完才可以提交到下个节点
   • 否 所有的需要办理的用户只要有一个用户办理后，即可提交到下一个节点

配置 参与者 ，可以选择 用户 、 应用自定义角色 、 组织自定义角色 等

1. 用户： 从组织里边选择用户，可以选择多个用户
2. 部门：选择部门，可以选择多个部门
3. 应用自定义角色：当前角色是在uims中 安全管理院 创建的角色
4. 组织自定义角色：当前角色是在uims中 安全管理员 创建角色 查看详情

配置 表单设置 ，选择表单 , 配置 表单字段的显隐 等

按钮配置说明

每个节点都可以配置按钮，此功能可以配置自定义按钮。
当前流程走到了这个节点，在这个节点配置的功能按钮可以显示出来 查看更多按钮

操作说明

1. 选择功能按钮页签
2. 点击添加按钮
3. 添加自定义按钮
4. 输入按钮名称，以及按钮code。 查看更多按钮

流程发布版本

流程画完以后，需要发布流程

发布操作

1. 点击 保存 按钮
2. 点击 发布流程 按钮

流程修改

找到要修改的流程，当前流程版本为 v1.0 ，点击 编辑 按钮

选择 创建新版本

当点击了 创建新版本 按钮，当前流程就变成了设计状态

点击 编辑 按钮，即可进入修改流程

假如，第一个节点正确的名称叫：拟稿人拟稿

双击 拟稿人 节点，将 节点名称 改为 拟稿人拟稿 ，点击 确定 按钮即可

修改完毕，点击 保存 、 发布 按钮

流程发布后，当前的流程版本为： v2.0
